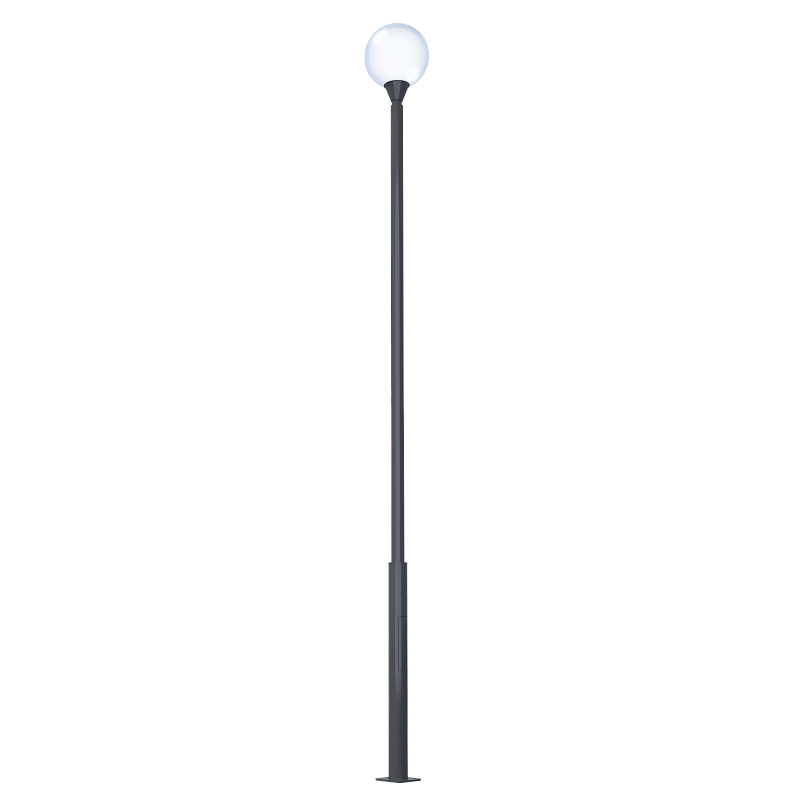

Предназначены для освещения улиц, парков, скверов, аллей, бульваров, набережных и коттеджных поселков.
Типы применяемых светильников
Торшерные светильники с посадочным диаметром 60 мм.
Возможно изготовления других посадочных мест 40, 48, 60, 76 мм.
Возможно изготовление под следующее количество светильников: 1, 2, 3, 4.
Итоговая высота складывается из высоты опоры и высоты кронштейна (указана в таблице).
Подводка кабеля — подземная.
Установка
Опоры устанавливаются на фланец закладной детали фундамента.
Возможна установка дополнительного декоративного кронштейна.
Покрытие
Горячее цинкование по ГОСТ 9.307-89, порошковое полимерное или лакокрасочное покрытия в цвета RAL.
В верхней части несиловой граненой опоры для возможности фиксации устанавливаемого кронштейна изготавливаются 2 ряда крепежных отверстий. В каждом ряде изготавливаются по 4 симметрично расположенных отверстия. В качестве крепежных отверстий, методом термической формовки металла изготавливаются резьбовые втулки, имеющие красивый эстетический вид. Кронштейны в стоимость опоры не входят и приобретаются дополнительно.
В нижней части опоры на расстоянии 400 мм от фланца изготавливается лючок для обслуживания. Внутри лючка устанавливаются 2 параллельные планки для монтажа электрооборудования и дополнительная планка для заземления или зануления опоры. Сверху лючок закрывается крышкой, которая вырезается непосредственно из тела опоры в процессе раскроя заготовки, крышка устанавливается заподлицо и крепится установочным болтом.
| Нагрузки на фундамент | |||||||||||||
| Тип | Тип опоры | Н, м | D1, мм | D2, мм | А/B, мм | d,мм | n, шт | Кол-во ОП | Масса, кг |
Рекомендуемый фундаментный блок |
М | N | Q |
| т*м | т | т | |||||||||||
| Атлант-2-3,0-т | Трубчатая | 3 | 108 | 76 | 170/130 | 14 | 4 | 2 | 42 | ЗДФ-0,108-0,8 (К170-130-4х14) | 0,3 | 0,08 | 0,11 |
| Атлант-2-3,5-т | 3,5 | 108 | 45 | ЗДФ-0,108-1 (К170-130-4х14) | 0,3 | 0,08 | 0,11 | ||||||
| Атлант-2-4,0-т | 4 | 108 | 48 | ЗДФ-0,108-1 (К170-130-4х14) | 0,3 | 0,08 | 0,11 | ||||||
| Атлант-2-3,0-к | Коническая | 3 | 93 | 60 | 31 | ЗДФ-0,108-1,2 (К170-130-4х14) | 0,23 | 0,07 | 0,1 | ||||
| Атлант-2-4,0-к | 4 | 104 | 38 | ЗДФ-0,108-1,2 (К170-130-4х14) | 0,3 | 0,08 | 0,13 | ||||||
| Атлант-2-5,0-к | 5 | 115 | 46 | ЗДФ-0,108-1,2 (К170-130-4х14) | 0,32 | 0,09 | 0,13 | ||||||
| Атлант-4-3,0-т | Трубчатая | 3 | 108 | 76 | 4 | 50 | ЗДФ-0,108-0,8 (К170-130-4х14) | 0,3 | 0,08 | 0,11 | |||
| Атлант-4-3,5-т | 3,5 | 108 | 53 | ЗДФ-0,108-1 (К170-130-4х14) | 0,3 | 0,08 | 0,11 | ||||||
| Атлант-4-4,0-т | 4 | 108 | 56 | ЗДФ-0,108-1 (К170-130-4х14) | 0,3 | 0,08 | 0,11 | ||||||
| Атлант-4-3,0-к | Коническая | 3 | 93 | 60 | 39 | ЗДФ-0,108-1,2 (К170-130-4х14) | 0,23 | 0,07 | 0,1 | ||||
| Атлант-4-4,0-к | 4 | 104 | 46 | ЗДФ-0,108-1,2 (К170-130-4х14) | 0,3 | 0,08 | 0,13 | ||||||
| Атлант-4-5,0-к | 5 | 115 | 54 | ЗДФ-0,108-1,2 (К170-130-4х14) | 0,32 | 0,09 | 0,13 | ||||||
